Przejście przez dach 16–25° z płaszczem ołowianym i kołnierzem ⌀200 w systemie DW-VISION
Przejście przez dach 16–25° z płaszczem ołowianym i kołnierzem ⌀200 to element dwuściennego, izolowanego systemu kominowego DW-VISION, przeznaczonego pod kominki i piece w domach, gdzie komin jest widoczny. Prowadzi przewód przez dach i zamyka go przed wodą. Dobiera się je do kąta nachylenia połaci: element o niewłaściwym zakresie kąta nie przylgnie do pokrycia.
System DW-VISION w realizacji.
Najważniejsze cechy
Do czego służy przejście dachowe w systemie DW-VISION
Prowadzi przewód przez dach i zamyka go przed wodą. Dobiera się je do kąta nachylenia połaci: element o niewłaściwym zakresie kąta nie przylgnie do pokrycia.
Detal połączenia elementów systemu DW-VISION.
Czym wyróżnia się linia DW-VISION
Designerski komin izolowany Jeremias DW-VISION, nagrodzony Plus X Award: płaszcz ze szczotkowanej stali 1.4301 łączy się na wcisk, bez opasek zaciskowych, więc komin ma gładką, jednolitą linię na elewacji i we wnętrzu. Rdzeń 316Ti/316L 0,5 mm, izolacja 32,5 mm. Deklaracja 9174 009: T600 N1 D G50 (drewno, odporny na pożar sadzy), T450 N1 W O50 i T400 N1 W O20 przy pracy mokrej (gaz, olej). Średnice 130–250 mm, pełny osprzęt: teleskopowa rura, rura rewizyjna i pomiarowa, osłony przejść przez strop i ścianę, przejścia dachowe ołowiane i nierdzewne.
Zasady montażu wg deklaracji producenta
Pion stawia się na płycie fundamentowej albo na wsporniku pośrednim i mocuje do ściany wspornikami ściennymi w rozstawie podanym w instrukcji producenta. Elementy łączy się kielichowo mufa/zyka, kielichem rdzenia do góry, żeby kondensat spływał wewnątrz przewodu. Na dole pionu trójnik pod czopuch urządzenia, element do czyszczenia i naczynie na sadzę z miską kondensacyjną, u góry zakończenie wylotu i daszek lub nasada.
Jak dobrać średnicę komina
Średnicę przewodu określa producent urządzenia grzewczego w dokumentacji technicznej i to ona jest punktem wyjścia, nie średnica istniejącego komina. Przewód zbyt szeroki wychładza spaliny i sprzyja wykraplaniu, zbyt wąski dławi ciąg i może powodować cofanie dymu. Na ciąg wpływa też wysokość pionu oraz liczba kolan i odsadzek.
Co jeszcze złoży się na kompletny przewód
Pojedynczy element to część układu. Typowa instalacja wymaga:

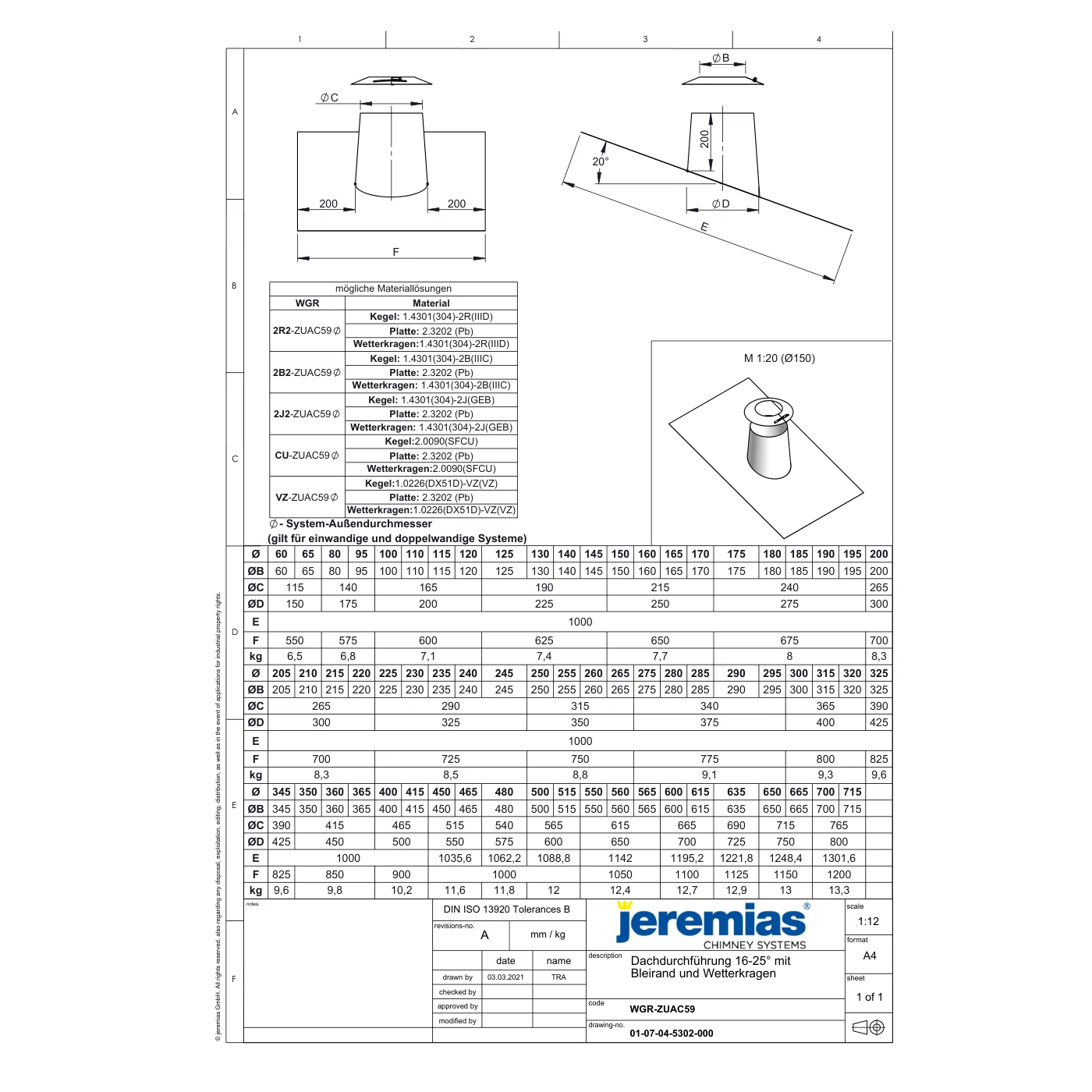

Dane techniczne
| System | DW-VISION |
|---|---|
| Typ elementu | przejście dachowe |
| Indeks | PWL-DWV59200 |
| Kod producenta Jeremias | DWV59200 |
| Średnica wewnętrzna | ⌀ 200 mm |
| Masa | 8,8 kg |
| Rdzeń | stal kwasoodporna 1.4571 (316Ti) / 1.4404 (316L) |
| Płaszcz zewnętrzny | stal nierdzewna 1.4301 (304), powierzchnia szczotkowana |
| Grubość rdzenia spalinowego | 0,5 mm |
| Grubość płaszcza zewnętrznego | 0,5 mm |
| Izolacja | 32,5 mm (łupki z wełny mineralnej) |
| Temperatura pracy | do 600°C (praca sucha), do 450°C (praca mokra) |
| Tryb pracy | podciśnienie |
| Paliwa | drewno, pellet drzewny, gaz, olej opałowy |
| Zakres średnic w systemie | 130–250 mm w cenniku (deklaracja: DN 80–300) |
| Połączenie | rdzeń kielichowy mufa/zyka, płaszcz łączony na wcisk – bez opasek zaciskowych |
| Gwarancja | 25 lat na odporność korozyjną stali szlachetnej |
| Odległość od materiałów palnych | 50 mm od materiałów palnych (G50) przy pracy suchej; przy pracy mokrej O50 lub O20 |
| Certyfikat CE | T600-N1-D-V3-L50050-G50 (praca sucha, odporny na pożar sadzy) · T450-N1-W-V2-L50050-O50 · T400-N1-W-V2-L50050-O20 (praca mokra) · deklaracja 9174 009 |
| Kod EAN | 5900856369526 |
Co oznacza oznaczenie CE tego komina
Pełne oznaczenie wg EN 1856: T600-N1-D-V3-L50050-G50 (praca sucha, odporny na pożar sadzy) · T450-N1-W-V2-L50050-O50 · T400-N1-W-V2-L50050-O20 (praca mokra) · deklaracja 9174 009. Poszczególne człony znaczą:
Dokumentacja producenta
Materiały do pobrania, przydatne przy projekcie i przy odbiorze instalacji:
