Wspornik ścienny przestawny 100–150 mm ⌀130 · DW-VISION
Wspornik ścienny przestawny 100–150 mm ⌀130 · DW-VISION
Wspornik ścienny stały 50 mm ⌀130 · DW-VISION Wspornik ścienny stały 50 mm ⌀200 · DW-VISION 113,31 zł
Wspornik ścienny przestawny 150–250 mm ⌀130 · DW-VISION Wspornik ścienny przestawny 150–250 mm ⌀200 · DW-VISION 270,01 zł

Wspornik ścienny przestawny 100–150 mm ⌀200 · DW-VISION

233,50 zł

Wspornik ścienny przestawny 100–150 mm ⌀ 200 mm, do komina dwuściennego izolowanego Jeremias DW-VISION. Mocowanie przewodu do ściany.

Kupujesz bez ryzyka
  • Oryginalne produkty Jeremiasautoryzowana dystrybucja, gwarancja producenta
  • Dokumentacja CE producentadeklaracja właściwości użytkowych i rysunki techniczne do pobrania
  • Wysyłka z magazynu w 1–2 dni roboczeelement sprowadzany od producenta: termin podamy przed wysyłką · DHL, darmowa od 500 zł
  • Płatność PayU, przelew lub pobranieBLIK, karty, Apple Pay i Google Pay

PayUBLIKVisa, MastercardApple PayGoogle Pay

Wspornik ścienny przestawny 100–150 mm ⌀130 · DW-VISION
Wspornik ścienny przestawny 100–150 mm ⌀200 · DW-VISION
233,50 zł

Oddzwonimy

Przy pytaniu o dobór to najważniejsza informacja.

* Pole wymagane. Podaj telefon albo e-mail, żebyśmy mogli odpowiedzieć. Dane wykorzystamy wyłącznie do odpowiedzi na to zapytanie · szczegóły w polityce prywatności.

JeremiasDW-VISIONWspornik⌀ 200 mm

Wspornik ścienny przestawny 100–150 mm ⌀200 w systemie DW-VISION

Wspornik ścienny przestawny 100–150 mm ⌀200 to element dwuściennego, izolowanego systemu kominowego DW-VISION, przeznaczonego pod kominki i piece w domach, gdzie komin jest widoczny. Utrzymuje pion w osi i przenosi obciążenia poziome na ścianę. Rozstaw wsporników wynika z wysokości komina i obciążenia wiatrem: im wyżej i im bardziej odsłonięte miejsce, tym gęściej.

Średnica wewnętrzna
⌀ 200 mm
Masa
1,69 kg
🔩Wspornik mocuje komin do ściany.
DW-VISION, wspornik ⌀200 mm

System DW-VISION w realizacji.

DW-VISION nad piecem wolnostojącym.
DW-VISION nad piecem wolnostojącym.
Wylot DW-VISION na elewacji (wersja lakierowana na zamówienie).
Wylot DW-VISION na elewacji (wersja lakierowana na zamówienie).
DW-VISION nad kominkiem w salonie.
DW-VISION nad kominkiem w salonie.

Najważniejsze cechy

🧩
System modułowy
Element wchodzi w skład kompletnego systemu DW-VISION. Wszystkie elementy łączą się ze sobą bez przejściówek: rury, kolana, trójniki, rewizje, wsporniki i zakończenia.
📜
Gwarancja producenta
25 lat na odporność korozyjną stali szlachetnej na system DW-VISION, przy montażu zgodnym z instrukcją i zastosowaniu zgodnym z klasyfikacją CE.

Do czego służy wspornik w systemie DW-VISION

Utrzymuje pion w osi i przenosi obciążenia poziome na ścianę. Rozstaw wsporników wynika z wysokości komina i obciążenia wiatrem: im wyżej i im bardziej odsłonięte miejsce, tym gęściej.

Przy montażu: Wsporniki nie przenoszą ciężaru pionu. Od tego jest płyta fundamentowa albo konsola.
Uwaga: Linia designerska nagrodzona Plus X Award: szczotkowany płaszcz łączy się bez widocznych opasek, komin ma gładką, jednolitą linię na elewacji i we wnętrzu.
Detal systemu DW-VISION

Detal połączenia elementów systemu DW-VISION.

Co jeszcze złoży się na kompletny przewód

Pojedynczy element to część układu. Typowa instalacja wymaga:

Rura długość 1000 mm ⌀130 · DW-VISION
rura prosta
Rura długość 1000 mm
869,95 zł
Do koszyka
Kolano 30° ⌀130 · DW-VISION
kolano
Kolano 30°
520,04 zł
Do koszyka
Trójnik 45° ⌀130 · DW-VISION
trójnik
Trójnik 45°
1 566,33 zł
Do koszyka
Element do czyszczenia ⌀130 · DW-VISION
rewizja
Element do czyszczenia
1 442,35 zł
Do koszyka
Naczynie na sadzę z miską kondensacyjną ⌀130 · DW-VISION
naczynie na sadzę
Naczynie na sadzę z miską kondensacyjną
303,76 zł
Do koszyka
Płyta fundamentowa dla wsporników pośrednich ⌀130 · DW-VISION
płyta fundamentowa
Płyta fundamentowa dla wsporników pośrednich
526,93 zł
Do koszyka
Wspornik ścienny przestawny 150–250 mm ⌀130 · DW-VISION
obejma ścienna
Wspornik ścienny przestawny 150–250 mm
270,01 zł
Do koszyka
Obejma 3 punktowa do naciągu liną ⌀130 · DW-VISION
obejma
Obejma 3 punktowa do naciągu liną
91,27 zł
Do koszyka
Zakończenie wylotu rury dwuściennej ⌀130 · DW-VISION
zakończenie
Zakończenie wylotu rury dwuściennej
289,98 zł
Do koszyka
Daszek przeciwdeszczowy ⌀130 · DW-VISION
nasada / daszek
Daszek przeciwdeszczowy
297,56 zł
Do koszyka
Osłona przejścia przez strop/ścianę 1°-65° jednoczęściowa ⌀130 · DW-VISION
przejście dachowe
Osłona przejścia przez strop/ścianę 1°-65° jednoczęściowa
220,42 zł
Do koszyka
Kołnierz ⌀130 · DW-VISION
kołnierz
Kołnierz
80,59 zł
Do koszyka
✅przejście dachowe dopasowane do kąta połaci
✅kolano, jeśli trzeba ominąć przeszkodę lub zrobić odsadzkę
✅rury proste, z których składa się wysokość przewodu
✅płyta fundamentowa przejmująca ciężar pionu
✅element rewizyjny, bez którego nie ma jak wyczyścić przewodu
✅trójnik do włączenia urządzenia do pionu
✅nasada lub daszek na wylocie
✅adapter, jeśli łączysz różne średnice lub systemy
✅obejmy stabilizujące przewód
✅kołnierz uszczelniający przejście
✅zakończenie wylotu
✅naczynie na sadzę z odprowadzeniem skroplin

Dane techniczne

SystemDW-VISION
Typ elementuwspornik
IndeksPWL-DWV22200
Kod producenta JeremiasDWV22200
Średnica wewnętrzna⌀ 200 mm
Masa1,69 kg
Zakres średnic w systemie130–250 mm w cenniku (deklaracja: DN 80–300)
Gwarancja25 lat na odporność korozyjną stali szlachetnej
Kod EAN5900856350135

Dokumentacja producenta

Materiały do pobrania, przydatne przy projekcie i przy odbiorze instalacji:

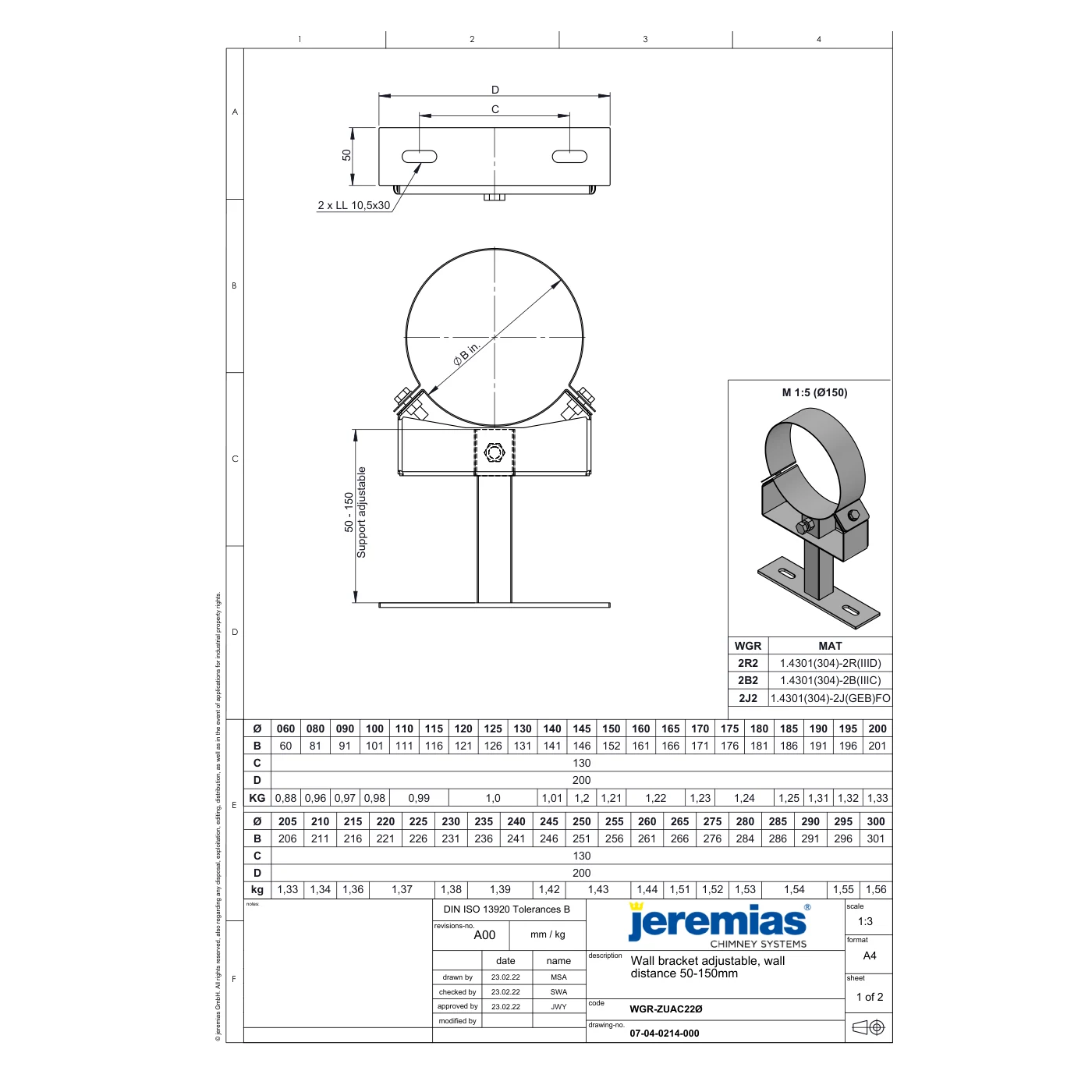

Rysunek techniczny (PDF)Deklaracja właściwości użytkowych

Najczęstsze pytania

❓
Czy wspornik ⌀200 mm pasuje do mojego komina DW-VISION?
Tak, jeśli Twój przewód jest wykonany w systemie DW-VISION o średnicy wewnętrznej 200 mm. Elementy jednego systemu i jednej średnicy łączą się bez przejściówek.
❓
Do jakich urządzeń nadaje się system DW-VISION?
Do urządzeń opalanych: drewno, pellet drzewny, gaz, olej opałowy. Decyduje klasyfikacja CE komina, która musi odpowiadać parametrom urządzenia podanym przez jego producenta.
❓
Czy komin wymaga odbioru kominiarskiego?
Tak. Nowy przewód spalinowy podlega odbiorowi, a kominiarz sprawdza m.in. klasyfikację CE, dostęp do elementu rewizyjnego i wysokość wylotu. Deklarację właściwości użytkowych znajdziesz w sekcji dokumentacji.
❓
Jak szybko realizujecie wysyłkę?
Elementy wysyłamy kurierem DHL. Większe zamówienia i długie odcinki jadą na palecie. Koszt widoczny jest w koszyku po podaniu adresu.
Nie wiesz, czego jeszcze potrzebujesz?
Podaj model urządzenia, wysokość komina i sposób prowadzenia. Skompletujemy zestaw DW-VISION i sprawdzimy, czy nic nie brakuje.
Dobierz systemZapytaj o dobór

Informacje dodatkowe

Waga 1,69 kg
Wymiary 26,6 × 5 × 42 cm
ŚREDNICA

200 mm
TYP ELEMENTU

wspornik
PALIWO / URZĄDZENIE

gaz, pellet, drewno, olej opałowy
MATERIAŁ

stal kwasoodporna 1.4571 (316Ti) / 1.4404 (316L)
IZOLACJA

32, 5 mm (łupki z wełny mineralnej)
TEMPERATURA PRACY

do 600°C
TRYB PRACY

podciśnienie
PRZEZNACZENIE

gdzie komin jest widoczny, kominki i piece w domach
SYSTEM (wariant DW)

DW-VISION
