Zawór zwrotny ⌀80 · EW-PPS

225,24 zł

Zawór zwrotny ⌀ 80 mm, do jednościennego wkładu kominowego Jeremias EW-PPS.

Materiałpolipropylen (PP)
Ścianka2,0 mm
Temperaturado 120°C
Paliwagaz, olej opałowy
Połączeniekielichowe mufa/nypel z uszczelką EPDM, bez opasek

JeremiasEW-PPSZawór / klapa⌀ 80 mm

Zawór zwrotny ⌀80 w systemie EW-PPS

Zawór zwrotny ⌀80 to element jednościennego wkładu kominowego EW-PPS, przeznaczonego do renowacji kominów pod kotły kondensacyjne. Element uzupełniający systemu kominowego.

Średnica wewnętrzna

⌀ 80 mm

Masa

0,08 kg

Ścianka

2,0 mm

🧰Zawór / klapa uzupełnia system.

🔥Paliwa: gaz, olej opałowy.

System EW-PPS w realizacji.

Wkład PP w szachcie z kotłem kondensacyjnym.

Najważniejsze cechy

🛡️

Materiał

Materiał: polipropylen (PP), odporny na UV, grubość 2,0 mm.

🔥

Zakres pracy

Temperatura do 120°C, praca: nadciśnienie.

🔗

Połączenia

Kielichowe mufa/nypel z uszczelką EPDM, bez opasek.

🧩

System modułowy

Element wchodzi w skład kompletnego systemu EW-PPS. Wszystkie elementy łączą się ze sobą bez przejściówek: rury, kolana, trójniki, rewizje, wsporniki i zakończenia.

📐

Odległość od materiałów palnych

klasa O20: bez odporności na pożar sadzy, 20 mm od materiałów palnych. To wartość z deklaracji właściwości użytkowych, sprawdzana przy odbiorze instalacji.

Do czego służy zawór / klapa w systemie EW-PPS

Element uzupełniający systemu kominowego.

Uwaga: Tylko do urządzeń o temperaturze spalin do 120°C – nie do kominków i kotłów na paliwa stałe. Klasa LI: montaż w szachcie wewnątrz budynku.

Detal połączenia elementów systemu EW-PPS.

Czym wyróżnia się linia EW-PPS

Wkład kominowy z polipropylenu 2,0 mm (odporny na UV) do kotłów kondensacyjnych, BHKW i gazowych pomp ciepła. Deklaracja 9174 043 (ew-pp-starr): T120 H1 W2 O20 LI – do 120°C, wysokie nadciśnienie do 5000 Pa, praca mokra, montaż w szachcie wewnątrz budynku. Kielichy z fabryczną uszczelką EPDM. Średnice 60, 80 i 100 mm: rury, kolana, kolano z podporą i szyną mocującą, rewizje, zakończenie komina PP, obejmy, zawór zwrotny, syfon. Najtańszy wkład do kondensacji; nie do paliw stałych.

Przeznaczenie wg producenta: renowacji kominów pod kotły kondensacyjne.

Zasady montażu wg deklaracji producenta

Wkład PP wprowadza się do szachtu od góry, kielichem do góry; na dole kolano 87° z podporą i szyną mocującą, u góry zakończenie komina PP lub króciec. Kielichy mają fabrycznie uszczelkę EPDM 130-PP26; montaż ułatwia środek poślizgowy. Obejmy montażowe centrują rurę w kanale.

Odległość od materiałów palnych: klasa O20: bez odporności na pożar sadzy, 20 mm od materiałów palnych.

Jak dobrać wkład do kanału kominowego

Wymiar wkładu wynika ze światła kanału pomniejszonego o luz na wprowadzenie i z przekroju wymaganego przez urządzenie: pole przekroju wkładu nie może być mniejsze niż pole króćca. Owalny wkład wykorzystuje kanał prostokątny lepiej niż okrągły, więc w wąskim kanale daje większy przekrój. Przed montażem kanał trzeba wyczyścić i sprawdzić, czy nie ma przewężeń.

Światło kanału

Zmierz na całej wysokości, decyduje najwęższe miejsce.

Przekrój

Nie mniejszy niż króciec urządzenia; do kondensacji praca mokra (W).

Dół pionu

Miska na kondensat, wyczystka i trójnik pod urządzenie.

Podaj wymiary kanału i urządzenie, a dobierzemy przekrój: zapytaj o dobór.

Co jeszcze złoży się na kompletny przewód

Pojedynczy element to część układu. Typowa instalacja wymaga:

rura prosta

38,23 zł

kolano

30,65 zł

rewizja

77,83 zł

wspornik

Podpora regulowana do kolana PP ⌀60 i

62,34 zł

Do koszyka

obejma

Obejma montażowa

24,45 zł

Do koszyka

zakończenie

Zakończenie komina PP

186,66 zł

Do koszyka

nasada / daszek

Siatka ochronna z PP przeciw ptakom do ⌀80 i

29,27 zł

Do koszyka

adapter / redukcja

Element rozszerzający z ⌀60 na

58,55 zł

Do koszyka

✅kolano, jeśli trzeba ominąć przeszkodę lub zrobić odsadzkę

✅rury proste, z których składa się wysokość przewodu

✅uszczelki do połączeń

✅wsporniki, których rozstaw zależy od wysokości komina

✅element rewizyjny, bez którego nie ma jak wyczyścić przewodu

✅obejmy stabilizujące przewód

✅zakończenie wylotu

✅adapter, jeśli łączysz różne średnice lub systemy

✅nasada lub daszek na wylocie

Dane techniczne

System	EW-PPS
Typ elementu	zawór / klapa
Indeks	PWL-130-PP1205080
Kod producenta Jeremias	130-PP1205080
Średnica wewnętrzna	⌀ 80 mm
Masa	0,08 kg
Materiał	polipropylen (PP), odporny na UV
Grubość ścianki	2,0 mm
Temperatura pracy	do 120°C
Tryb pracy	nadciśnienie
Paliwa	gaz, olej opałowy
Zakres średnic w systemie	60, 80 i 100 mm
Połączenie	kielichowe mufa/nypel z uszczelką EPDM, bez opasek
Odległość od materiałów palnych	klasa O20: bez odporności na pożar sadzy, 20 mm od materiałów palnych
Certyfikat CE	T120-H1-W2-O20-LI-E-U (do DN 200; certyfikat 9174 043, model ew-pp-starr)
Kod EAN	5900856852141

Co oznacza oznaczenie CE tego komina

Pełne oznaczenie wg EN 1856: T120-H1-W2-O20-LI-E-U (do DN 200; certyfikat 9174 043, model ew-pp-starr). Poszczególne człony znaczą:

klasa temperaturowa, czyli maksymalna temperatura spalin, dla której komin jest dopuszczony

praca w wysokim nadciśnieniu do 5000 Pa

dopuszczenie do pracy mokrej, czyli komin może pracować przy wykraplaniu spalin

bez odporności na pożar sadzy

Kominiarz przy odbiorze sprawdza właśnie tę klasyfikację. Musi ona odpowiadać urządzeniu, do którego komin jest podłączony.

Dokumentacja producenta

Materiały do pobrania, przydatne przy projekcie i przy odbiorze instalacji:

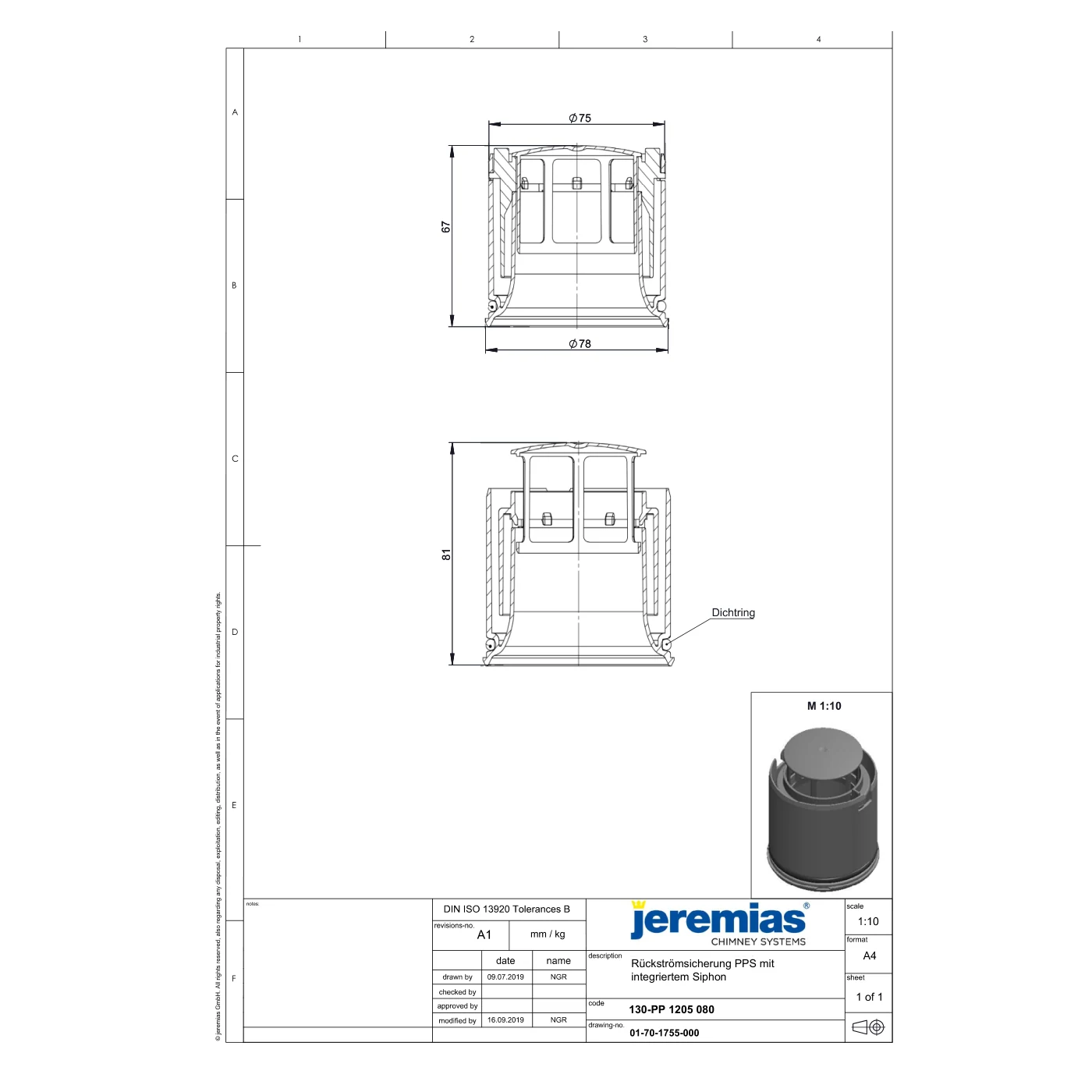

Rysunek techniczny (PDF)Deklaracja właściwości użytkowych

Najczęstsze pytania

❓

Czy zawór / klapa ⌀80 mm pasuje do mojego wkładu EW-PPS?

Tak, jeśli Twój przewód jest wykonany w systemie EW-PPS o średnicy wewnętrznej 80 mm. Elementy jednego systemu i jednej średnicy łączą się bez przejściówek.

❓

Do jakich urządzeń nadaje się system EW-PPS?

Do urządzeń opalanych: gaz, olej opałowy. Decyduje klasyfikacja CE komina, która musi odpowiadać parametrom urządzenia podanym przez jego producenta.

❓

Czy komin wymaga odbioru kominiarskiego?

Tak. Nowy przewód spalinowy podlega odbiorowi, a kominiarz sprawdza m.in. klasyfikację CE, dostęp do elementu rewizyjnego i wysokość wylotu. Deklarację właściwości użytkowych znajdziesz w sekcji dokumentacji.

❓

Jak szybko realizujecie wysyłkę?

Elementy wysyłamy kurierem DHL. Większe zamówienia i długie odcinki jadą na palecie. Koszt widoczny jest w koszyku po podaniu adresu.

Nie wiesz, czego jeszcze potrzebujesz?

Podaj model urządzenia, wysokość komina i sposób prowadzenia. Skompletujemy zestaw EW-PPS i sprawdzimy, czy nic nie brakuje.

Dobierz system Zapytaj o dobór

Informacje dodatkowe

Waga	0,08 kg
Wymiary	7,8 × 7,8 × 6,7 cm
ŚREDNICA	80 mm
TYP ELEMENTU	zawór / klapa
PALIWO / URZĄDZENIE	gaz, olej opałowy
MATERIAŁ	odporny na UV, polipropylen (PP)
TEMPERATURA PRACY	do 120°C
TRYB PRACY	nadciśnienie
PRZEZNACZENIE	renowacji kominów pod kotły kondensacyjne (nadciśnienie do 5000 Pa)
