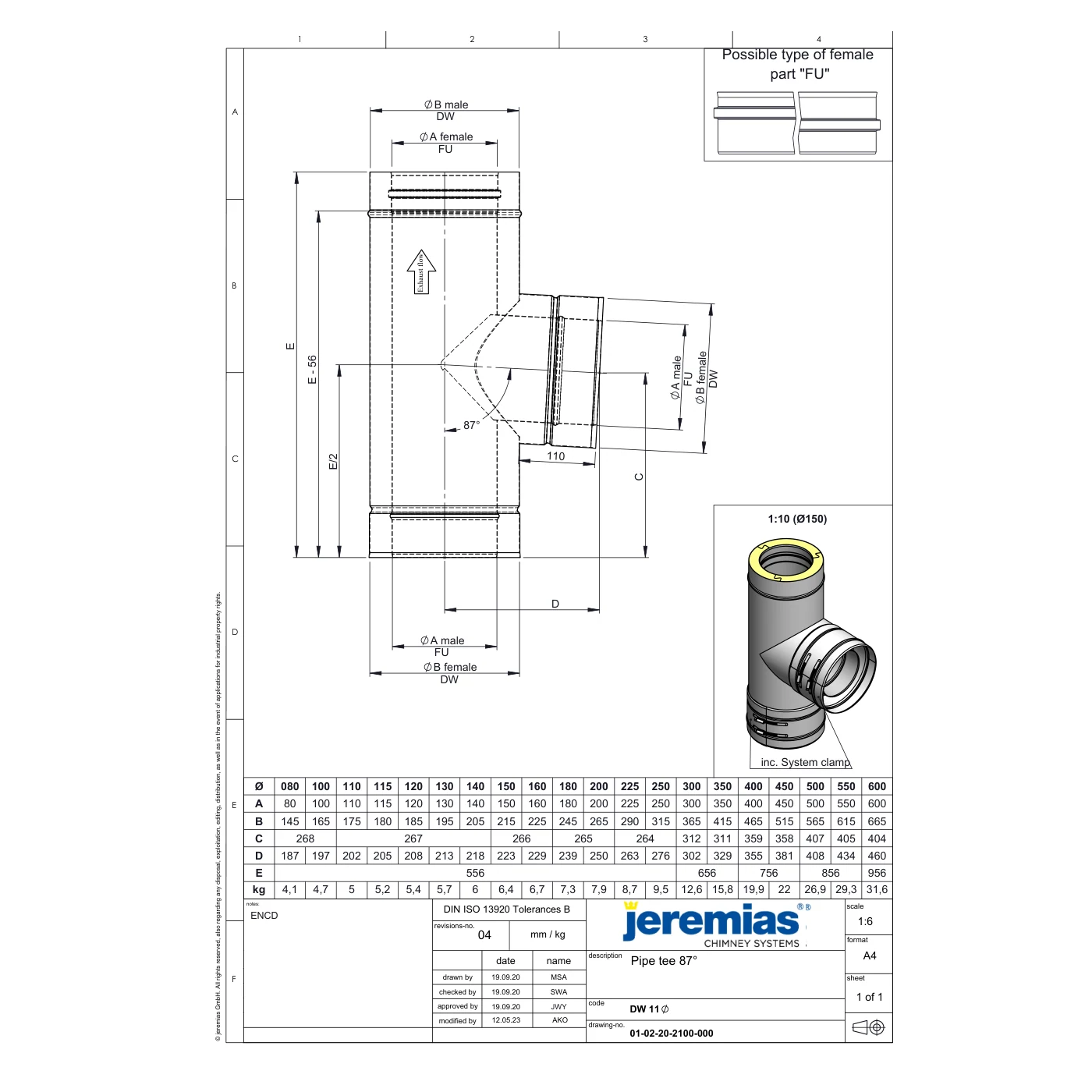

Trójnik 87° ⌀300 w systemie DW-FU 0,8 mm
Trójnik 87° ⌀300 to element dwuściennego, izolowanego systemu kominowego DW-FU 0,8 mm, przeznaczonego pod kotły i piece na paliwa stałe, kominki, kotły gazowe i olejowe. Punkt, w którym spaliny z urządzenia (kotły i piece na paliwa stałe (drewno, węgiel, koks), kominki, a także kotły gazowe i olejowe) trafiają do pionu kominowego. Kąt włączenia decyduje o oporach: 45° prowadzi spaliny łagodniej niż 87°, ale zajmuje więcej miejsca przy ścianie.
System DW-FU 0,8 mm w realizacji.
Najważniejsze cechy
Do czego służy trójnik w systemie DW-FU 0,8 mm
Punkt, w którym spaliny z urządzenia (kotły i piece na paliwa stałe (drewno, węgiel, koks), kominki, a także kotły gazowe i olejowe) trafiają do pionu kominowego. Kąt włączenia decyduje o oporach: 45° prowadzi spaliny łagodniej niż 87°, ale zajmuje więcej miejsca przy ścianie.
Detal połączenia elementów systemu DW-FU 0,8 mm.
Czym wyróżnia się linia DW-FU 0,8 mm
Dwuścienny, izolowany komin Jeremias DW-FU 0,8 mm z rdzeniem ze stali kwasoodpornej 1.4571 (316Ti) / 1.4404 (316L) o grubości 0,8 mm, izolacją 32,5 mm z wełny mineralnej i płaszczem ze stali nierdzewnej 1.4301 w połysku. Najtrwalsza linia izolowana producenta, przeznaczona przede wszystkim do paliw stałych – drewna, węgla, koksu – a także do gazu i oleju. Deklaracja 9174 001: T600 N1 D G50 przy pracy suchej (odporny na pożar sadzy) i T600 N1 W O50 przy pracy mokrej. Elementy mają opaski zaciskowe w zestawie; w sklepie średnice 130–350 mm z pełnym osprzętem: wsporniki, płyty fundamentowe, przejścia dachowe, kołnierze i obejmy.
Zasady montażu wg deklaracji producenta
Pion stawia się na płycie fundamentowej albo na wsporniku pośrednim i mocuje do ściany wspornikami ściennymi w rozstawie podanym w instrukcji producenta. Elementy łączy się kielichowo mufa/zyka, kielichem rdzenia do góry, żeby kondensat spływał wewnątrz przewodu. Na dole pionu trójnik pod czopuch urządzenia, element do czyszczenia i naczynie na sadzę z miską kondensacyjną, u góry zakończenie wylotu i daszek lub nasada.
Jak dobrać średnicę komina
Średnicę przewodu określa producent urządzenia grzewczego w dokumentacji technicznej i to ona jest punktem wyjścia, nie średnica istniejącego komina. Przewód zbyt szeroki wychładza spaliny i sprzyja wykraplaniu, zbyt wąski dławi ciąg i może powodować cofanie dymu. Na ciąg wpływa też wysokość pionu oraz liczba kolan i odsadzek.
Co jeszcze złoży się na kompletny przewód
Pojedynczy element to część układu. Typowa instalacja wymaga:
Dane techniczne
| System | DW-FU 0,8 mm |
|---|---|
| Typ elementu | trójnik |
| Indeks | PWL-08DW11300 |
| Kod producenta Jeremias | 08DW11300 |
| Średnica wewnętrzna | ⌀ 300 mm |
| Masa | 13,1 kg |
| Rdzeń | stal kwasoodporna 1.4571 (316Ti) / 1.4404 (316L) |
| Płaszcz zewnętrzny | stal nierdzewna 1.4301 (304), powierzchnia w połysku |
| Grubość rdzenia spalinowego | 0,8 mm |
| Grubość płaszcza zewnętrznego | 0,6 mm |
| Izolacja | 32,5 mm (łupki z wełny mineralnej) |
| Temperatura pracy | do 600°C (praca sucha i mokra) |
| Tryb pracy | podciśnienie |
| Paliwa | drewno, pellet drzewny, węgiel, gaz, olej opałowy |
| Zakres średnic w systemie | 130–350 mm w cenniku (deklaracja: DN 80–1000) |
| Opaski zaciskowe | w zestawie |
| Gwarancja | 25 lat na odporność korozyjną stali szlachetnej |
| Odległość od materiałów palnych | 50 mm od materiałów palnych (G50) dla DN 80–300, 75 mm dla DN 350; przy pracy mokrej O50 / O75 |
| Certyfikat CE | T600-N1-D-V3-L50060-G50 (DN 80–300, praca sucha, odporny na pożar sadzy; DN 350: G75) · T600-N1-W-V2-L50060-O50 (praca mokra) · deklaracja 9174 001 |
| Kod EAN | 5900856143171 |
Co oznacza oznaczenie CE tego komina
Pełne oznaczenie wg EN 1856: T600-N1-D-V3-L50060-G50 (DN 80–300, praca sucha, odporny na pożar sadzy; DN 350: G75) · T600-N1-W-V2-L50060-O50 (praca mokra) · deklaracja 9174 001. Poszczególne człony znaczą:
