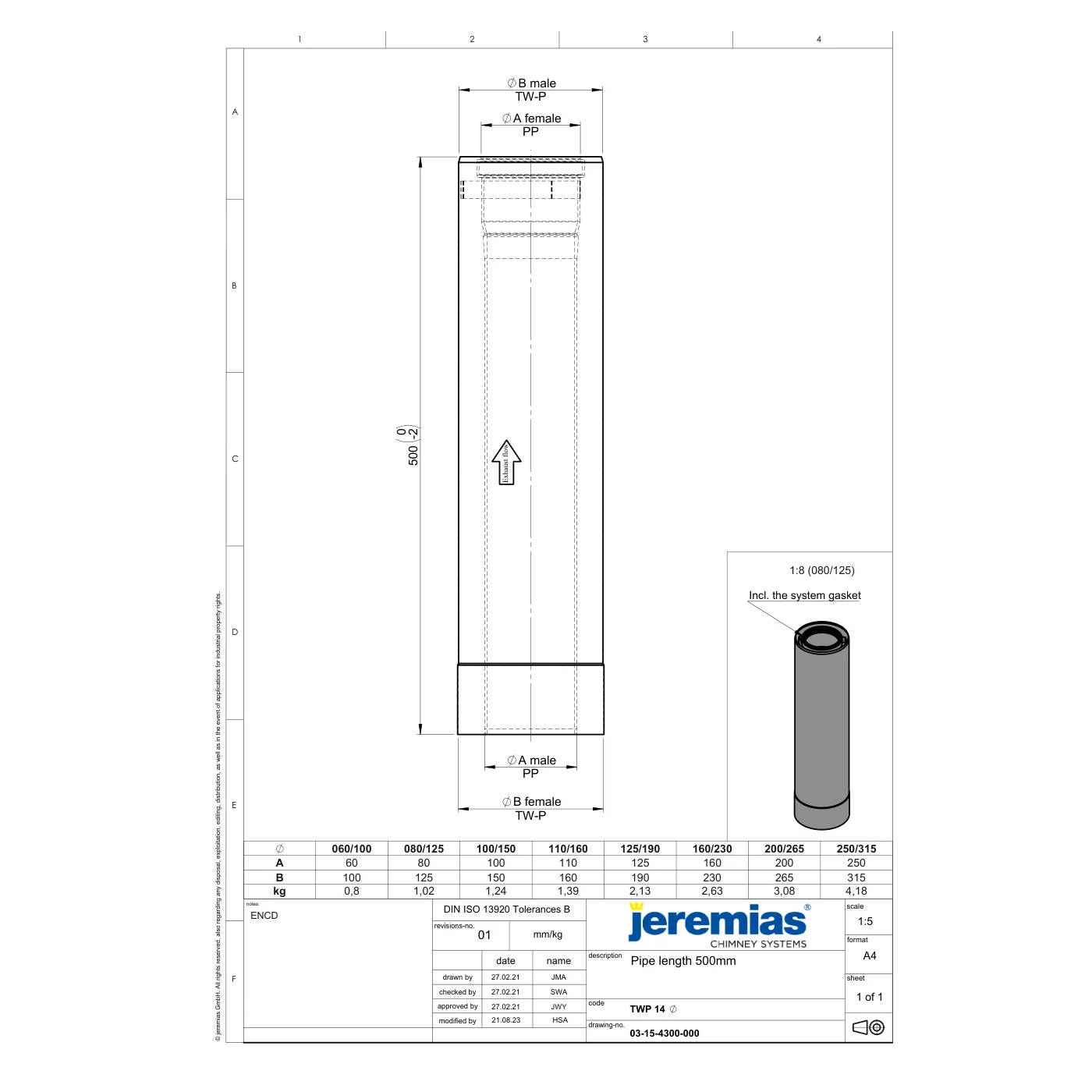

Rura długość 500 mm ⌀60/100 w systemie TWIN-P
Rura długość 500 mm ⌀60/100 to element koncentrycznego systemu powietrzno-spalinowego TWIN-P, przeznaczonego pod kotły kondensacyjne, także z przewodem po elewacji. Odcinek prosty z dwoma współosiowymi kanałami: rdzeniem płyną spaliny, szczeliną między rdzeniem a płaszczem napływa powietrze do spalania. Rdzeń łączy się kielichowo zgodnie z kierunkiem spalin, płaszcz odwrotnie, żeby deszcz nie wchodził do szczeliny. Rury można skracać na wymiar zgodnie z instrukcją producenta.
System TWIN-P w realizacji.
Najważniejsze cechy
Do czego służy rura prosta w systemie TWIN-P
Odcinek prosty z dwoma współosiowymi kanałami: rdzeniem płyną spaliny, szczeliną między rdzeniem a płaszczem napływa powietrze do spalania. Rdzeń łączy się kielichowo zgodnie z kierunkiem spalin, płaszcz odwrotnie, żeby deszcz nie wchodził do szczeliny. Rury można skracać na wymiar zgodnie z instrukcją producenta.
Detal połączenia elementów systemu TWIN-P.
Czym wyróżnia się linia TWIN-P
Koncentryczny system powietrzno-spalinowy z rdzeniem z polipropylenu 2,0 mm i płaszczem ze stali nierdzewnej 1.4509 w wysokim połysku, odpornym na warunki atmosferyczne. Deklaracja 9174 043 (model twin-p): T120 H1 W2 O00 LE – do 120°C, nadciśnienie do 5000 Pa, praca mokra, montaż także na zewnątrz budynku. Do kotłów kondensacyjnych, BHKW i gazowych pomp ciepła: jako przyłącze albo komin po elewacji z elementem do poboru powietrza. Opasek nie ma w zestawie; przy elewacji producent zaleca opaskę TWP45 na każde połączenie.
Jak dobrać system do kotła kondensacyjnego
Średnicę i dopuszczalną długość przewodu podaje producent kotła w instrukcji, razem z tym, ile metrów odejmuje każde kolano. Większość kotłów do ok. 35 kW ma króciec 60/100, dłuższe piony i większe moce wymagają 80/125. Przyłącze zaczyna się od złączki lub kolana podłączeniowego dobranego do modelu kotła; w szachcie komina rdzeń prowadzi spaliny, a powietrze płynie szczeliną lub szachtem.
Co jeszcze złoży się na kompletny przewód
Pojedynczy element to część układu. Typowa instalacja wymaga:
Dane techniczne
| System | TWIN-P |
|---|---|
| Typ elementu | rura prosta |
| Indeks | PWL-TWP14060/100 |
| Kod producenta Jeremias | TWP14060/100 |
| Średnica wewnętrzna | ⌀ 60/100 mm |
| Długość | 500 mm |
| Masa | 0,78 kg |
| Rdzeń | polipropylen (PP) |
| Płaszcz zewnętrzny | stal nierdzewna 1.4509 (441), wysoki połysk |
| Grubość rdzenia spalinowego | 2,0 mm |
| Grubość płaszcza zewnętrznego | 0,5 mm |
| Płaszcz powietrzny | nierdzewny płaszcz odporny na warunki atmosferyczne, szczelina doprowadza powietrze do spalania |
| Temperatura pracy | do 120°C |
| Tryb pracy | nadciśnienie |
| Paliwa | gaz, olej opałowy |
| Zakres średnic w systemie | 60/100, 80/125, 100/150 mm |
| Opaski zaciskowe | zamawiane osobno |
| Odległość od materiałów palnych | klasa O00: bez odporności na pożar sadzy, odległość od materiałów palnych 0 mm (wg deklaracji) |
| Certyfikat CE | T120-H1-W2-O00-LE-E-U0 (do DN 200; certyfikat 9174 043, model twin-p) |
| Kod EAN | 5900856822465 |
Co oznacza oznaczenie CE tego komina
Pełne oznaczenie wg EN 1856: T120-H1-W2-O00-LE-E-U0 (do DN 200; certyfikat 9174 043, model twin-p). Poszczególne człony znaczą:
Dokumentacja producenta
Materiały do pobrania, przydatne przy projekcie i przy odbiorze instalacji:
