Płyta fundamentowa pośrednia ⌀80/125 · TWIN-PL

132,59 zł

Płyta fundamentowa pośrednia biała ⌀ 80/125 mm, do koncentrycznego systemu powietrzno-spalinowego Jeremias TWIN-PL. Podstawa pionu, przejmuje jego ciężar.

Rdzeńpolipropylen (PP)
Temperaturado 120°C
Paliwagaz, olej opałowy
Połączeniekielichowe mufa/nypel z uszczelką EPDM, bez opasek

JeremiasTWIN-PLPłyta fundamentowa⌀ 80/125 mm

Płyta fundamentowa pośrednia ⌀80/125 w systemie TWIN-PL

Płyta fundamentowa pośrednia ⌀80/125 to element koncentrycznego systemu powietrzno-spalinowego TWIN-PL, przeznaczonego pod kotły kondensacyjne (nadciśnienie do 5000 Pa, wewnątrz budynku). Podstawa komina. Przekazuje obciążenie pionu na ścianę, cokół lub konstrukcję nośną. Dobór zależy od tego, czy komin stoi na cokole, wisi na konsoli, czy jest podparty w połowie wysokości.

Średnica spaliny / powietrze

⌀ 80/125 mm

Masa

0,73 kg

Ścianki

2,0 mm / 0,5–0,6 mm

🧊Płyta fundamentowa przejmuje ciężar całego pionu.

🔥Paliwa: gaz, olej opałowy.

🌬️Dwa współosiowe kanały: spaliny rdzeniem, powietrze do spalania szczeliną. Kocioł pracuje niezależnie od wentylacji pomieszczenia.

System TWIN-PL w realizacji.

Kocioł kondensacyjny podłączony systemem koncentrycznym w szachcie.

Przyłącze kotła wyprowadzone poziomo przez ścianę.

Przewód koncentryczny poprowadzony po ścianie budynku.

Najważniejsze cechy

🛡️

Materiał

Rdzeń: polipropylen (PP), płaszcz: stal lakierowana proszkowo na biało (RAL 9016), grubość rdzenia 2,0 mm, grubość płaszcza 0,5–0,6 mm.

🔥

Zakres pracy

Temperatura do 120°C, praca: nadciśnienie.

🔗

Połączenia

Kielichowe mufa/nypel z uszczelką EPDM, bez opasek.

🧩

System modułowy

Element wchodzi w skład kompletnego systemu TWIN-PL. Wszystkie elementy łączą się ze sobą bez przejściówek: rury, kolana, trójniki, rewizje, wsporniki i zakończenia.

🌬️

Płaszcz powietrzny

Biały płaszcz stalowy, szczelina doprowadza powietrze do spalania. Kocioł nie pobiera powietrza z pomieszczenia, a budynek przechodzi test szczelności (blower door).

📐

Odległość od materiałów palnych

klasa O00: bez odporności na pożar sadzy, odległość od materiałów palnych 0 mm (wg deklaracji). To wartość z deklaracji właściwości użytkowych, sprawdzana przy odbiorze instalacji.

Do czego służy płyta fundamentowa w systemie TWIN-PL

Podstawa komina. Przekazuje obciążenie pionu na ścianę, cokół lub konstrukcję nośną. Dobór zależy od tego, czy komin stoi na cokole, wisi na konsoli, czy jest podparty w połowie wysokości.

Przy montażu: Sprawdź maksymalną wysokość pionu, jaką dana płyta udźwignie. Wartość jest podana w nazwie elementu.

Uwaga: Klasa LI: system tylko do montażu wewnątrz budynku. Na elewację służy TWIN-P (płaszcz nierdzewny, klasa LE); przejście TWIN-PL na TWIN-P: TWPL930.

Detal połączenia elementów systemu TWIN-PL.

Czym wyróżnia się linia TWIN-PL

Koncentryczny system powietrzno-spalinowy z rdzeniem z polipropylenu 2,0 mm i białym płaszczem stalowym (RAL 9016). Deklaracja 9174 043: T120 H1 W2 O00 LI – do 120°C, wysokie nadciśnienie do 5000 Pa, praca mokra, montaż tylko wewnątrz budynku (LI). Tańsza od stalowego TWIN, przeznaczona do kotłów kondensacyjnych, BHKW i gazowych pomp ciepła. Kielichy z uszczelką EPDM, bez opasek. Gotowe pakiety TWIN-PL-BOX do szachtu, przez ścianę i z elastyczną rurą PP-FLEX. Na elewację przechodzi się na TWIN-P (element TWPL930).

Przeznaczenie wg producenta: kotły kondensacyjne (nadciśnienie do 5000 Pa, wewnątrz budynku).

Jak dobrać system do kotła kondensacyjnego

Średnicę i dopuszczalną długość przewodu podaje producent kotła w instrukcji, razem z tym, ile metrów odejmuje każde kolano. Większość kotłów do ok. 35 kW ma króciec 60/100, dłuższe piony i większe moce wymagają 80/125. Przyłącze zaczyna się od złączki lub kolana podłączeniowego dobranego do modelu kotła; w szachcie komina rdzeń prowadzi spaliny, a powietrze płynie szczeliną lub szachtem.

Punkt wyjścia

Średnica króćca i maksymalna długość z instrukcji kotła.

Złączka kotła

Dedykowana dla marki i modelu albo uniwersalna.

Wylot

Pionowo przez dach albo poziomo przez ścianę, zgodnie z przepisami.

Najprościej zacząć od gotowego pakietu TWIN-BOX dla swojego kotła i dokupić rury. Nie masz pewności? Zapytaj o dobór i podaj model kotła.

Co jeszcze złoży się na kompletny przewód

Pojedynczy element to część układu. Typowa instalacja wymaga:

Rura ⌀60/100 z otworem wyczystkowym · TWIN-PL

rura prosta

Rura ⌀80/125 z otworem wyczystkowym

210,77 zł

Do koszyka

kolano

Kolano 30°

102,98 zł

Do koszyka

trójnik

Trójnik 87° podłączeniowy ⌀80/125 na ⌀60/100 z rewizją

228,68 zł

Do koszyka

Wspornik ścienny odl. od ściany 50 mm ⌀100/150 · TWIN-GAS

obejma ścienna

Wspornik ścienny odl.50 mm ⌀80/125, nierdzewny

76,11 zł

Do koszyka

obejma

Opaska zaciskowa z zamkiem do złączki kotła

18,60 zł

Do koszyka

Terminal pionowy ⌀60/100 ceglasty RAL8004 · TWIN-PL

zakończenie

Terminal pionowy ⌀80/125 ceglasty RAL8004

233,50 zł

Do koszyka

przejście dachowe

Przejście przez dach 0-48° kolor ceglasty RAL8004

310,65 zł

Do koszyka

adapter / redukcja

Element rozszerzający ⌀60/100 na

101,60 zł

Do koszyka

✅zakończenie wylotu

✅rury proste, z których składa się wysokość przewodu

✅kolano, jeśli trzeba ominąć przeszkodę lub zrobić odsadzkę

✅złączka do spięcia odcinków

✅trójnik do włączenia urządzenia do pionu

✅przejście dachowe dopasowane do kąta połaci

✅adapter, jeśli łączysz różne średnice lub systemy

✅kolektor, jeśli podłączasz kilka urządzeń

✅obejmy stabilizujące przewód

✅wsporniki, których rozstaw zależy od wysokości komina

Dane techniczne

System	TWIN-PL
Typ elementu	płyta fundamentowa
Indeks	PWL-TWPL07080/125
Kod producenta Jeremias	TWPL07080/125
Średnica wewnętrzna	⌀ 80/125 mm
Masa	0,73 kg
Rdzeń	polipropylen (PP)
Płaszcz zewnętrzny	stal lakierowana proszkowo na biało (RAL 9016)
Grubość rdzenia spalinowego	2,0 mm
Grubość płaszcza zewnętrznego	0,5–0,6 mm
Płaszcz powietrzny	biały płaszcz stalowy, szczelina doprowadza powietrze do spalania
Temperatura pracy	do 120°C
Tryb pracy	nadciśnienie
Paliwa	gaz, olej opałowy
Zakres średnic w systemie	60/100, 80/125, 100/150 mm
Połączenie	kielichowe mufa/nypel z uszczelką EPDM, bez opasek
Odległość od materiałów palnych	klasa O00: bez odporności na pożar sadzy, odległość od materiałów palnych 0 mm (wg deklaracji)
Certyfikat CE	T120-H1-W2-O00-LI-E-U0 (do DN 200; certyfikat 9174 043)
Kod EAN	5900856821383

Co oznacza oznaczenie CE tego komina

Pełne oznaczenie wg EN 1856: T120-H1-W2-O00-LI-E-U0 (do DN 200; certyfikat 9174 043). Poszczególne człony znaczą:

klasa temperaturowa, czyli maksymalna temperatura spalin, dla której komin jest dopuszczony

praca w wysokim nadciśnieniu do 5000 Pa

dopuszczenie do pracy mokrej, czyli komin może pracować przy wykraplaniu spalin

bez odporności na pożar sadzy

Kominiarz przy odbiorze sprawdza właśnie tę klasyfikację. Musi ona odpowiadać urządzeniu, do którego komin jest podłączony.

Dokumentacja producenta

Materiały do pobrania, przydatne przy projekcie i przy odbiorze instalacji:

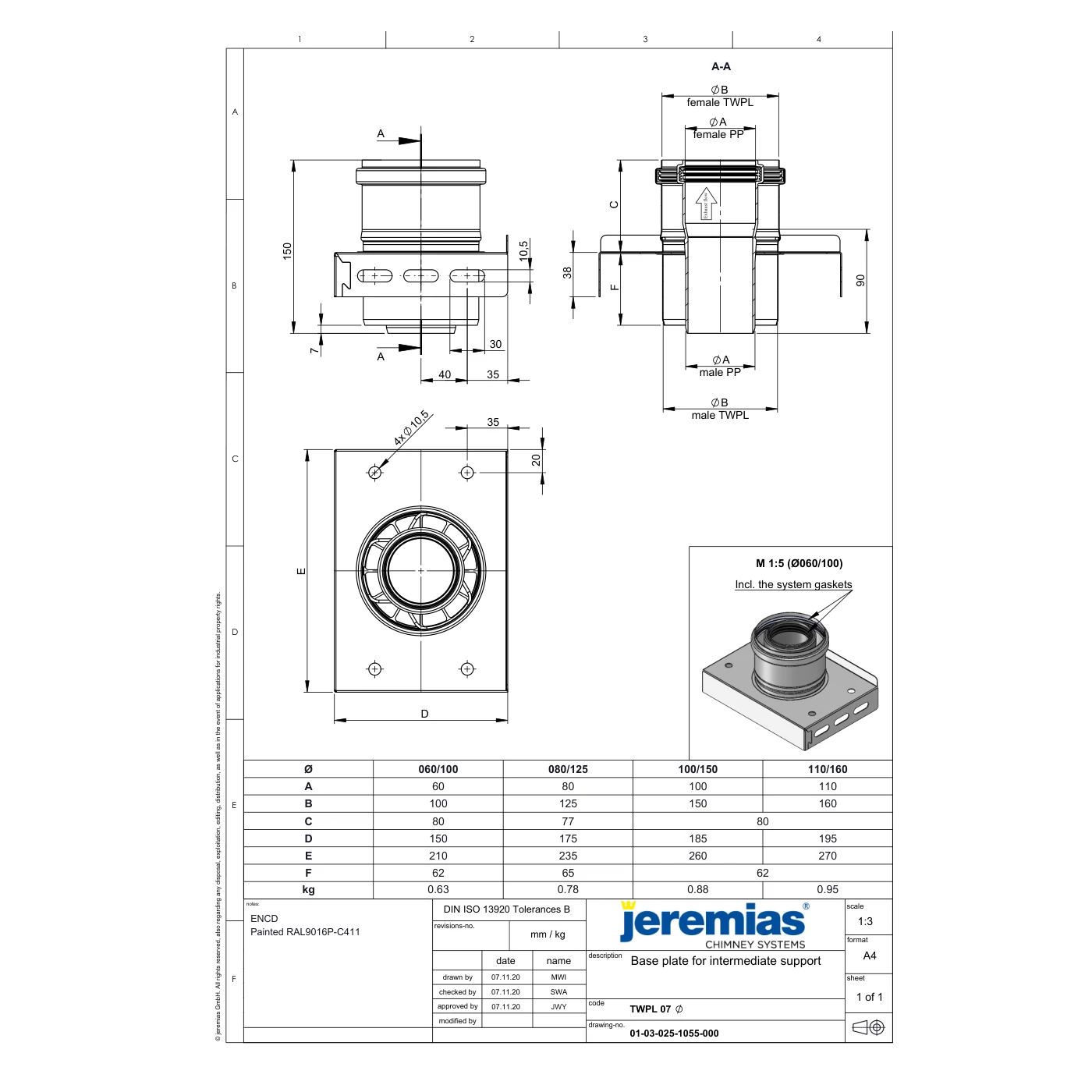

Rysunek techniczny (PDF)Deklaracja właściwości użytkowych

Najczęstsze pytania

❓

Czy płyta fundamentowa ⌀80/125 mm pasuje do mojego systemu TWIN-PL?

Tak, jeśli Twój przewód jest wykonany w systemie TWIN-PL o średnicy wewnętrznej 80/125 mm. Elementy jednego systemu i jednej średnicy łączą się bez przejściówek.

❓

Do jakich urządzeń nadaje się system TWIN-PL?

Do urządzeń opalanych: gaz, olej opałowy. Decyduje klasyfikacja CE komina, która musi odpowiadać parametrom urządzenia podanym przez jego producenta.

❓

Czy komin wymaga odbioru kominiarskiego?

Tak. Nowy przewód spalinowy podlega odbiorowi, a kominiarz sprawdza m.in. klasyfikację CE, dostęp do elementu rewizyjnego i wysokość wylotu. Deklarację właściwości użytkowych znajdziesz w sekcji dokumentacji.

❓

Jak szybko realizujecie wysyłkę?

Elementy wysyłamy kurierem DHL. Większe zamówienia i długie odcinki jadą na palecie. Koszt widoczny jest w koszyku po podaniu adresu.

Nie wiesz, czego jeszcze potrzebujesz?

Podaj model urządzenia, wysokość komina i sposób prowadzenia. Skompletujemy zestaw TWIN-PL i sprawdzimy, czy nic nie brakuje.

Dobierz system Zapytaj o dobór

Informacje dodatkowe

Waga	0,73 kg
Wymiary	17,5 × 23,5 × 15 cm
ŚREDNICA	80/125 mm
TYP ELEMENTU	płyta fundamentowa
PALIWO / URZĄDZENIE	gaz, olej opałowy
MATERIAŁ	polipropylen (PP)
TEMPERATURA PRACY	do 120°C
TRYB PRACY	nadciśnienie
PRZEZNACZENIE	kotły kondensacyjne (wysokie nadciśnienie H1 do 5000 Pa, montaż wewnątrz budynku)
