Kolano 90° ⌀130 w systemie DW-BLACK
Kolano 90° ⌀130 to element dwuściennego, izolowanego systemu kominowego DW-BLACK, przeznaczonego pod kominki i piece na drewno lub pellet, kotły gazowe i olejowe. Pozwala ominąć przeszkodę konstrukcyjną albo wyprowadzić przewód od urządzenia (kominki i piece na drewno lub pellet, a także kotły gazowe i olejowe, w tym kondensacyjne; bez węgla kamiennego) na pion. Każde kolano zwiększa opór przepływu i osłabia ciąg, dlatego stosuje się ich tyle, ile konieczne, i wybiera możliwie łagodny kąt.
System DW-BLACK w realizacji.
Najważniejsze cechy
Do czego służy kolano w systemie DW-BLACK
Pozwala ominąć przeszkodę konstrukcyjną albo wyprowadzić przewód od urządzenia (kominki i piece na drewno lub pellet, a także kotły gazowe i olejowe, w tym kondensacyjne; bez węgla kamiennego) na pion. Każde kolano zwiększa opór przepływu i osłabia ciąg, dlatego stosuje się ich tyle, ile konieczne, i wybiera możliwie łagodny kąt.
Detal połączenia elementów systemu DW-BLACK.
Czym wyróżnia się linia DW-BLACK
Izolowany komin dwuścienny w kolorze czarnym: rdzeń ze stali nierdzewnej L99 o grubości 0,5 mm, płaszcz ze stali ocynkowanej lakierowanej proszkowo (RAL 9011MB), izolacja 25 mm. Producent opisuje go jako ekonomiczną alternatywę dla DW-FU. Klasa T450 N1 W V2 L99050 G80: do 450°C, praca sucha i mokra, 80 mm od materiałów palnych. Opaski zaciskowe 70 mm są w zestawie z każdym elementem, więc nie trzeba ich doliczać. Nie stosować do węgla kamiennego. Gwarancja producenta 5 lat.
Zasady montażu wg deklaracji producenta
Elementy łączy się kielichowo, mufa/zyka, i spina opaską zaciskową 70 mm, która jest w zestawie z każdym elementem. Pion mocuje się do ściany wspornikami; przy odległości od ściany powyżej 400 mm wymagana jest konstrukcja statyczna. Wylot ponad dachem zgodnie z przepisami; przy wysokości ponad 1,5 m od podstawy stosuje się płytę fundamentową dla podwyższenia komina.
Jak dobrać średnicę komina
Średnicę przewodu określa producent urządzenia grzewczego w dokumentacji technicznej i to ona jest punktem wyjścia, nie średnica istniejącego komina. Przewód zbyt szeroki wychładza spaliny i sprzyja wykraplaniu, zbyt wąski dławi ciąg i może powodować cofanie dymu. Na ciąg wpływa też wysokość pionu oraz liczba kolan i odsadzek.
Co jeszcze złoży się na kompletny przewód
Pojedynczy element to część układu. Typowa instalacja wymaga:

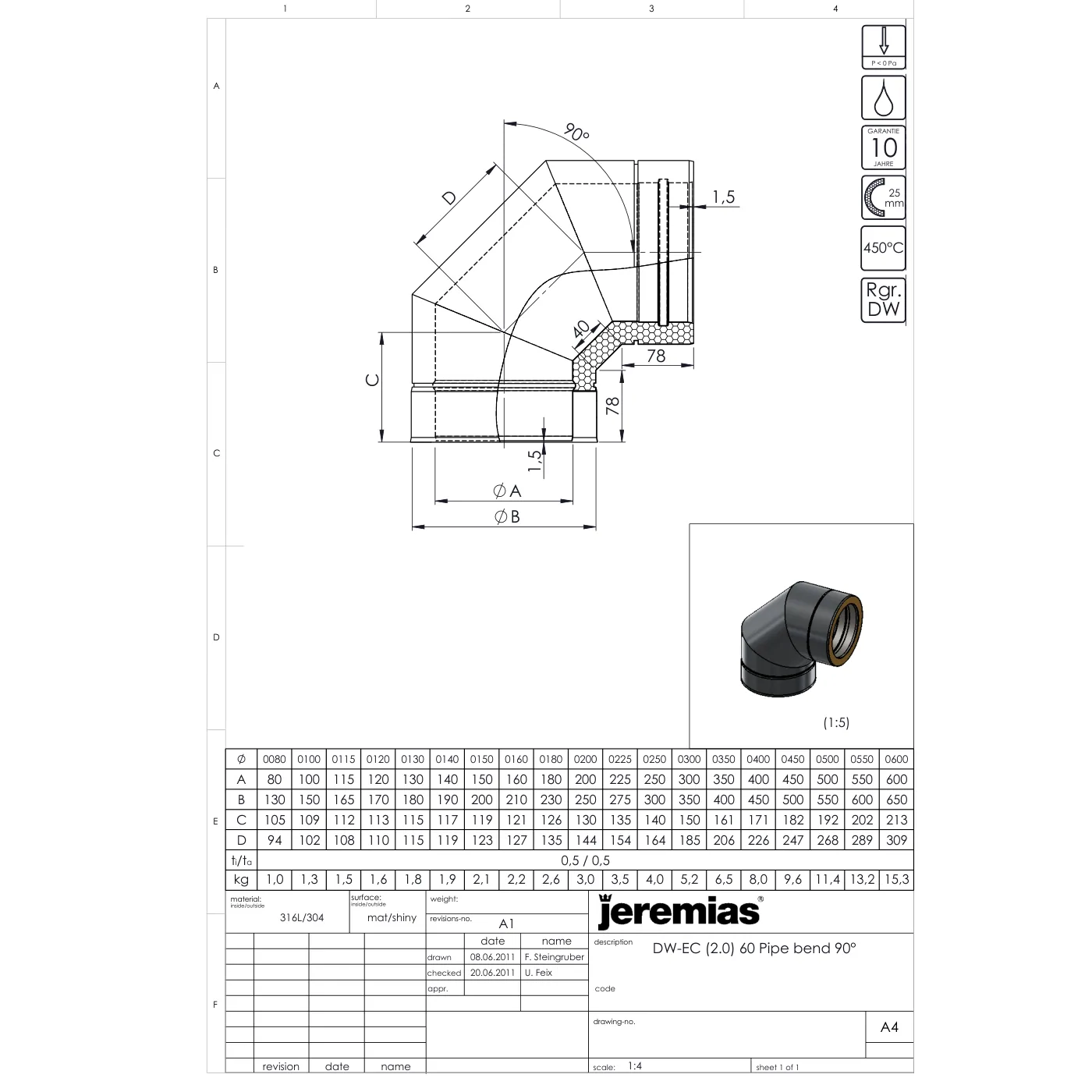

Dane techniczne
| System | DW-BLACK |
|---|---|
| Typ elementu | kolano |
| Indeks | PWL-16-290-DWETN60130 |
| Kod producenta Jeremias | 16-290-DWETN60130 |
| Średnica wewnętrzna | ⌀ 130 mm |
| Średnica zewnętrzna | ⌀ 180 mm |
| Masa | 1,8 kg |
| Rdzeń | stal nierdzewna L99 |
| Płaszcz zewnętrzny | stal ocynkowana lakierowana proszkowo na czarno (RAL 9011MB) |
| Grubość rdzenia spalinowego | 0,5 mm |
| Grubość płaszcza zewnętrznego | 0,5 mm |
| Izolacja | 25 mm |
| Temperatura pracy | do 450°C (praca sucha i mokra) |
| Tryb pracy | podciśnienie |
| Paliwa | drewno, pellet drzewny, gaz, olej opałowy |
| Zakres średnic w systemie | 80–200 mm (na zapytanie do 300 mm) |
| Opaski zaciskowe | w zestawie |
| Gwarancja | 5 lat |
| Odległość od materiałów palnych | 80 mm od materiałów palnych (klasa G80) |
| Certyfikat CE | T450-N1-W-V2-L99050-G80 (praca sucha i mokra) |
| Kod EAN | 4066701588502 |
Co oznacza oznaczenie CE tego komina
Pełne oznaczenie wg EN 1856: T450-N1-W-V2-L99050-G80 (praca sucha i mokra). Poszczególne człony znaczą:
Dokumentacja producenta
Materiały do pobrania, przydatne przy projekcie i przy odbiorze instalacji:
