Kolano 87° z podporą i szyną mocującą ⌀100 w systemie EW-PPS
Kolano 87° z podporą i szyną mocującą ⌀100 to element jednościennego wkładu kominowego EW-PPS, przeznaczonego do renowacji kominów pod kotły kondensacyjne. Pozwala ominąć przeszkodę konstrukcyjną albo wyprowadzić przewód od urządzenia (kotły kondensacyjne gazowe i olejowe, BHKW, gazowe absorpcyjne pompy ciepła) na pion. Każde kolano zwiększa opór przepływu i osłabia ciąg, dlatego stosuje się ich tyle, ile konieczne, i wybiera możliwie łagodny kąt.
System EW-PPS w realizacji.
Najważniejsze cechy
Do czego służy kolano w systemie EW-PPS
Pozwala ominąć przeszkodę konstrukcyjną albo wyprowadzić przewód od urządzenia (kotły kondensacyjne gazowe i olejowe, BHKW, gazowe absorpcyjne pompy ciepła) na pion. Każde kolano zwiększa opór przepływu i osłabia ciąg, dlatego stosuje się ich tyle, ile konieczne, i wybiera możliwie łagodny kąt.
Detal połączenia elementów systemu EW-PPS.
Czym wyróżnia się linia EW-PPS
Wkład kominowy z polipropylenu 2,0 mm (odporny na UV) do kotłów kondensacyjnych, BHKW i gazowych pomp ciepła. Deklaracja 9174 043 (ew-pp-starr): T120 H1 W2 O20 LI – do 120°C, wysokie nadciśnienie do 5000 Pa, praca mokra, montaż w szachcie wewnątrz budynku. Kielichy z fabryczną uszczelką EPDM. Średnice 60, 80 i 100 mm: rury, kolana, kolano z podporą i szyną mocującą, rewizje, zakończenie komina PP, obejmy, zawór zwrotny, syfon. Najtańszy wkład do kondensacji; nie do paliw stałych.
Zasady montażu wg deklaracji producenta
Wkład PP wprowadza się do szachtu od góry, kielichem do góry; na dole kolano 87° z podporą i szyną mocującą, u góry zakończenie komina PP lub króciec. Kielichy mają fabrycznie uszczelkę EPDM 130-PP26; montaż ułatwia środek poślizgowy. Obejmy montażowe centrują rurę w kanale.
Jak dobrać wkład do kanału kominowego
Wymiar wkładu wynika ze światła kanału pomniejszonego o luz na wprowadzenie i z przekroju wymaganego przez urządzenie: pole przekroju wkładu nie może być mniejsze niż pole króćca. Owalny wkład wykorzystuje kanał prostokątny lepiej niż okrągły, więc w wąskim kanale daje większy przekrój. Przed montażem kanał trzeba wyczyścić i sprawdzić, czy nie ma przewężeń.
Co jeszcze złoży się na kompletny przewód
Pojedynczy element to część układu. Typowa instalacja wymaga:

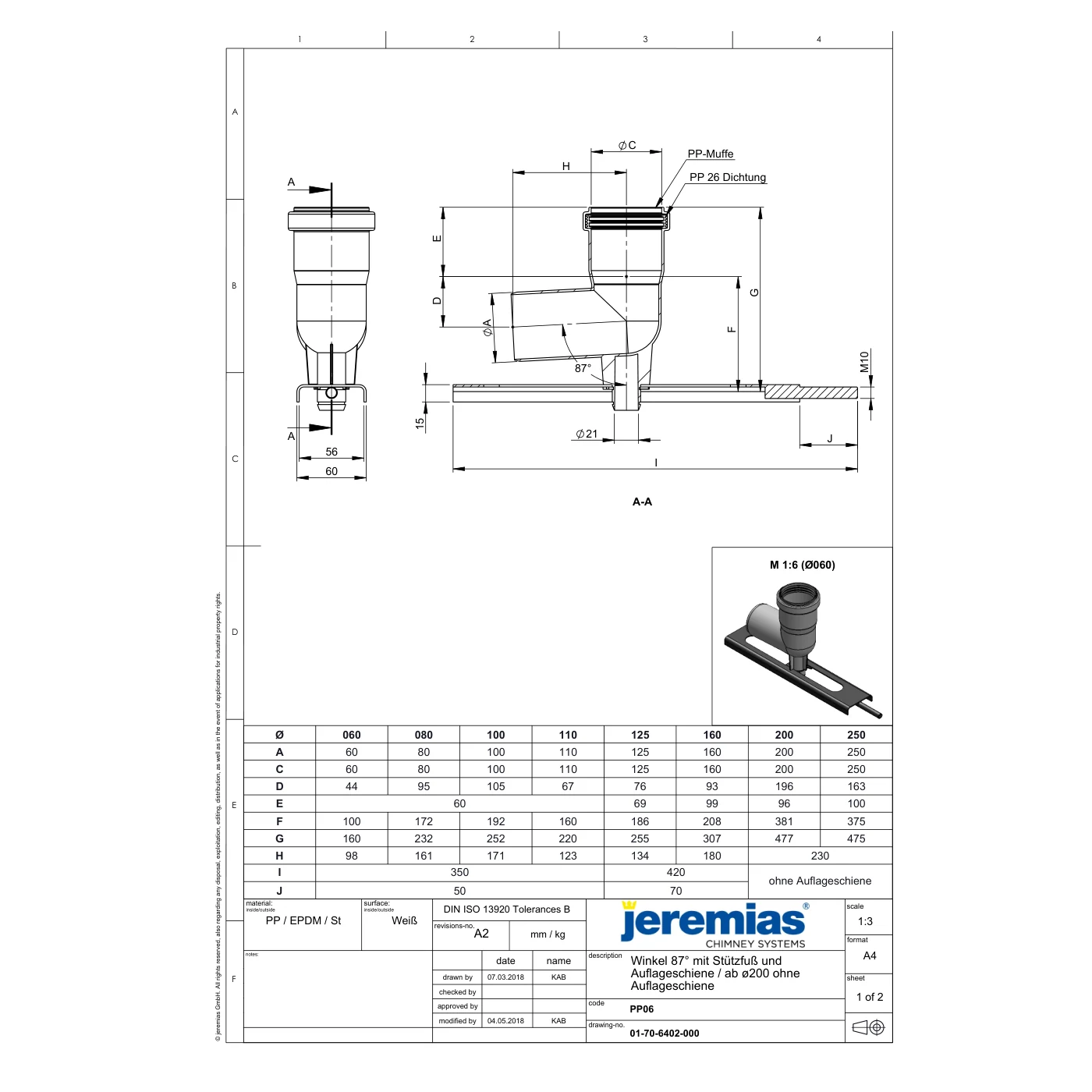

Dane techniczne
| System | EW-PPS |
|---|---|
| Typ elementu | kolano |
| Indeks | PWL-130-PP06100 |
| Kod producenta Jeremias | 130-PP06100 |
| Średnica wewnętrzna | ⌀ 100 mm |
| Masa | 0,59 kg |
| Materiał | polipropylen (PP), odporny na UV |
| Grubość ścianki | 2,0 mm |
| Temperatura pracy | do 120°C |
| Tryb pracy | nadciśnienie |
| Paliwa | gaz, olej opałowy |
| Zakres średnic w systemie | 60, 80 i 100 mm |
| Połączenie | kielichowe mufa/nypel z uszczelką EPDM, bez opasek |
| Odległość od materiałów palnych | klasa O20: bez odporności na pożar sadzy, 20 mm od materiałów palnych |
| Certyfikat CE | T120-H1-W2-O20-LI-E-U (do DN 200; certyfikat 9174 043, model ew-pp-starr) |
| Kod EAN | 5900856215489 |
Co oznacza oznaczenie CE tego komina
Pełne oznaczenie wg EN 1856: T120-H1-W2-O20-LI-E-U (do DN 200; certyfikat 9174 043, model ew-pp-starr). Poszczególne człony znaczą:
Dokumentacja producenta
Materiały do pobrania, przydatne przy projekcie i przy odbiorze instalacji:
