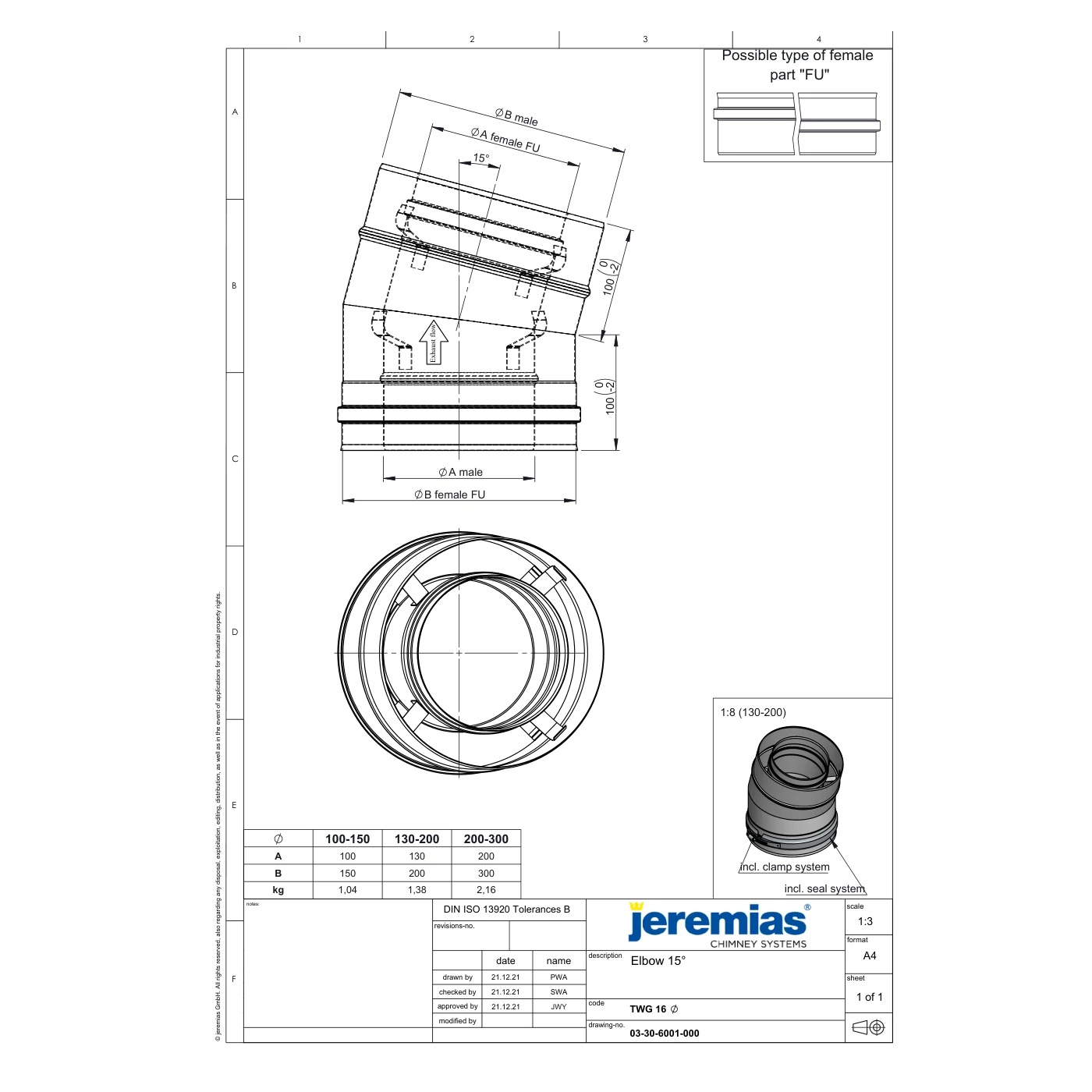

Kolano 15° ⌀130/200 w systemie TWIN-GAS
Kolano 15° ⌀130/200 to element koncentrycznego systemu powietrzno-spalinowego TWIN-GAS, przeznaczonego pod kominki gazowe z zamkniętą komorą spalania. Pozwala ominąć przeszkodę konstrukcyjną albo wyprowadzić przewód od urządzenia (kominki gazowe z zamkniętą komorą spalania) na pion. Każde kolano zwiększa opór przepływu i osłabia ciąg, dlatego stosuje się ich tyle, ile konieczne, i wybiera możliwie łagodny kąt.
System TWIN-GAS w realizacji.
Najważniejsze cechy
Do czego służy kolano w systemie TWIN-GAS
Pozwala ominąć przeszkodę konstrukcyjną albo wyprowadzić przewód od urządzenia (kominki gazowe z zamkniętą komorą spalania) na pion. Każde kolano zwiększa opór przepływu i osłabia ciąg, dlatego stosuje się ich tyle, ile konieczne, i wybiera możliwie łagodny kąt.
Detal połączenia elementów systemu TWIN-GAS.
Czym wyróżnia się linia TWIN-GAS
Koncentryczny system powietrzno-spalinowy: rdzeń ze stali kwasoodpornej 1.4404 (316L) o grubości 0,5 mm prowadzi spaliny, a szczelina między rdzeniem a płaszczem ze stali 1.4301 w wysokim połysku doprowadza powietrze do spalania z zewnątrz. Kominek pracuje niezależnie od wentylacji pomieszczenia, a szczelny płaszcz (do 200 Pa) nie psuje wyniku testu szczelności budynku. Klasa T600 N1 W V2 L50040 O50 wg deklaracji 9174 078: praca sucha i mokra, 50 mm od materiałów palnych. Opaska zaciskowa i uszczelka są w zestawie z każdym elementem. Dwie średnice: 100/150 i 130/200 mm, adaptery czopucha do kominków Faber, Kalfire i Max Blank. To nie jest komin do drewna: brak odporności na pożar sadzy.
Zasady montażu wg deklaracji producenta
Wszystkie elementy montuje się tak, aby mufa (kielich) rury wewnętrznej była zwrócona zgodnie z kierunkiem przepływu spalin: kondensat spływa wtedy wewnątrz rdzenia, a nie do szczeliny powietrznej. Rura zewnętrzna łączy się odwrotnie, bosym końcem przeciwnie do kierunku przepływu, żeby woda deszczowa nie wchodziła do szczeliny. Uszczelka w płaszczu zewnętrznym jest wklejona fabrycznie; opaska zaciskowa i uszczelka są w zestawie z każdym elementem. Rdzeń spalinowy przesuwa się swobodnie w płaszczu na dystansach centrujących, co kompensuje wydłużenia termiczne. Prowadzenie po elewacji i przez ścianę (terminal poziomy) wymaga uzgodnienia z uprawnionym kominiarzem.
Jak dobrać system do kominka gazowego
Średnicę i dopuszczalną długość przewodu podaje producent kominka w instrukcji: to od niej zależy, czy komora spalania dostanie dość powietrza. Kominki z króćcem 100/150 obsługuje wersja ⌀100/150, większe paleniska i długie piony wymagają ⌀130/200. Każde kolano i każdy metr poziomy skracają dopuszczalną długość całkowitą, a wylot musi być tam, gdzie wiatr nie wtłoczy spalin z powrotem do szczeliny powietrznej.
Co jeszcze złoży się na kompletny przewód
Pojedynczy element to część układu. Typowa instalacja wymaga:
Dane techniczne
| System | TWIN-GAS |
|---|---|
| Typ elementu | kolano |
| Indeks | PWL-TWG16130/200 |
| Kod producenta Jeremias | TWG16130/200 |
| Średnica wewnętrzna | ⌀ 130/200 mm |
| Masa | 1,25 kg |
| Rdzeń | stal kwasoodporna 1.4404 (316L) |
| Płaszcz zewnętrzny | stal nierdzewna 1.4301 (304), powierzchnia w wysokim połysku |
| Grubość rdzenia spalinowego | 0,5 mm |
| Grubość płaszcza zewnętrznego | 0,5 mm |
| Płaszcz powietrzny | szczelny do 200 Pa, uszczelka wklejona w płaszczu zewnętrznym |
| Temperatura pracy | do 600°C (praca sucha i mokra) |
| Tryb pracy | podciśnienie |
| Paliwa | gaz |
| Zakres średnic w systemie | 100/150 mm i 130/200 mm (deklaracja: DN 60–200) |
| Opaski zaciskowe | w zestawie |
| Gwarancja | 25 lat na odporność korozyjną stali nierdzewnej |
| Odległość od materiałów palnych | 50 mm od materiałów palnych (klasa O50); brak odporności na pożar sadzy |
| Certyfikat CE | T600-N1-W-V2-L50040-O50 (model 2, praca sucha i mokra) · T250-N1-W-V2-L50040-O00 (model 1) |
| Kod EAN | 5900856912234 |
Co oznacza oznaczenie CE tego komina
Pełne oznaczenie wg EN 1856: T600-N1-W-V2-L50040-O50 (model 2, praca sucha i mokra) · T250-N1-W-V2-L50040-O00 (model 1). Poszczególne człony znaczą:
Dokumentacja producenta
Materiały do pobrania, przydatne przy projekcie i przy odbiorze instalacji:
