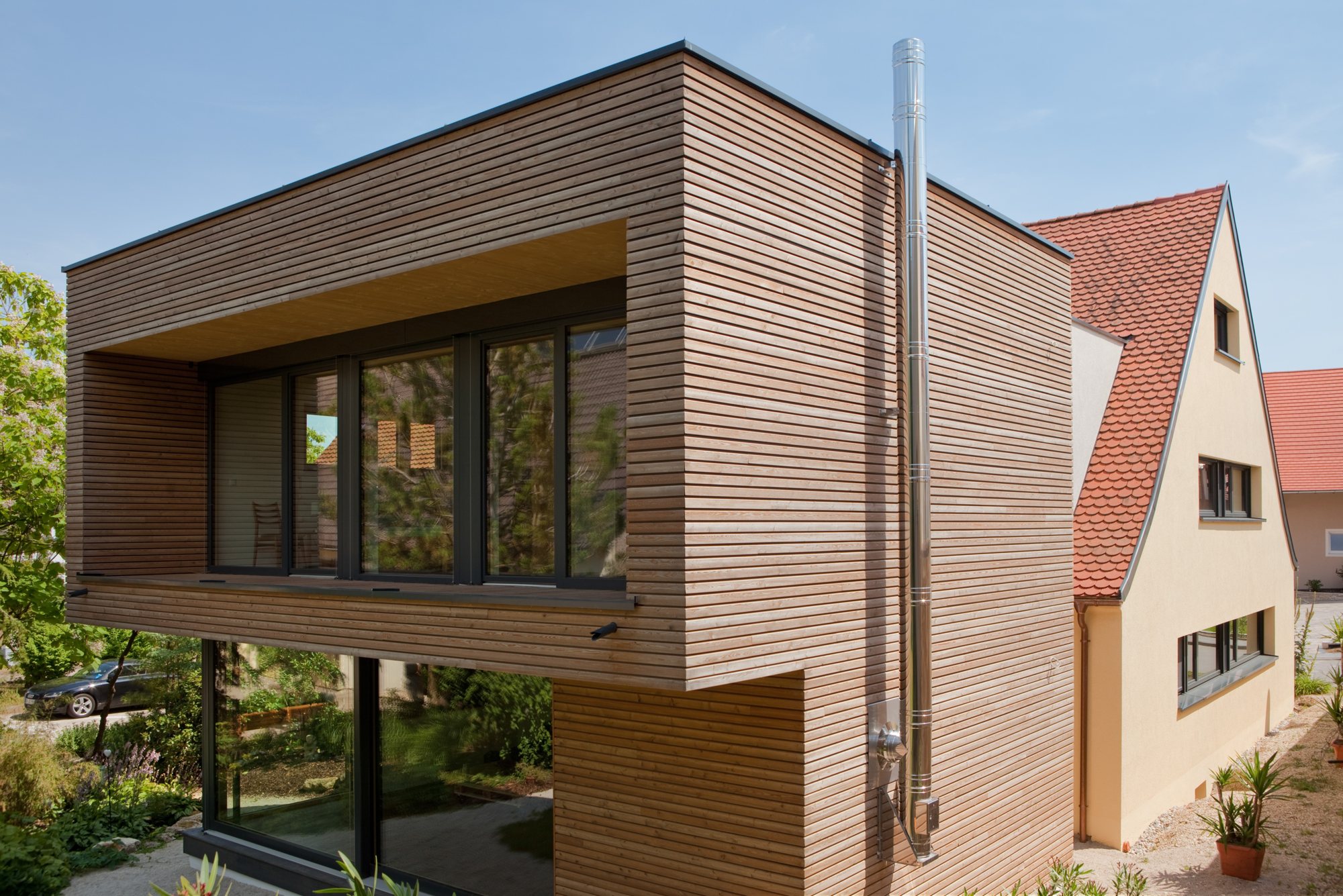

Komin zewnętrzny po elewacji – z czego się składa i jak go zaplanować

Gdy w domu nie ma komina albo nie da się go użyć, najprościej postawić dwuścienny komin izolowany na ścianie zewnętrznej. Nie zajmuje miejsca w środku, montuje się go w jeden dzień, a izolacja między rurami utrzymuje ciepło spalin i dobry ciąg.

Z czego składa się komin po elewacji

Idąc od dołu:

1. Wspornik ścienny i płyta fundamentowa – na nich stoi cały komin; przenoszą jego ciężar na ścianę.
2. Odprowadzenie kondensatu lub naczynie na sadzę – zbiera wilgoć i zanieczyszczenia na dole pionu.
3. Element rewizyjny (wyczystka) – przez niego kominiarz czyści komin i sprawdza go przy odbiorze.
4. Trójnik – tu wchodzi przyłącze od urządzenia.
5. Rura 500 mm i kołnierz ścienny – przejście przez ścianę do urządzenia i estetyczne wykończenie otworu.
6. Rury 1000 mm – budują wysokość komina.
7. Obejmy ścienne – mocują komin do ściany mniej więcej co 2 m.
8. Zakończenie wylotu – chroni przed deszczem; opcjonalnie nasada poprawiająca ciąg.

Do tego opaski zaciskowe na połączenia. W niektórych liniach są w komplecie z każdym elementem (np. DW-ECO 2.0, DW-BLACK), w DW-ECO-304 trzeba je domówić. W naszych gotowych zestawach wszystko to jest policzone.

Wysokość komina

Wysokość wyznaczają dwie rzeczy: ciąg potrzebny urządzeniu i położenie wylotu względem dachu. Wylot musi wystawać ponad dach tak, żeby dym nie wracał do budynku i nie zawiewał go wiatr – wymagania określają przepisy techniczno-budowlane i zawsze warto je potwierdzić z kominiarzem przed zamówieniem. W praktyce zmierz odległość od wysokości przyłącza do planowanego wylotu – to jest wysokość zestawu. Nasze zestawy mają warianty co 1 m, od 4 do 12 m.

Gdy po drodze jest okap albo balkon

Komin nie zawsze może iść prosto. Okap dachu, gzyms czy balkon omija się odsadzką – dwoma kolanami i odcinkiem rury między nimi. Ile miejsca zajmie i o ile odsunie komin, liczymy w artykule odsadzka komina. Na kartach zestawów możesz ją dobrać i dodać do koszyka razem z kompletem.

Przez dach zamiast po ścianie

Jeśli komin ma wyjść przez połać, potrzebne jest przejście dachowe dobrane do kąta nachylenia dachu (np. 5–15°, 26–35°, 36–45°) i rodzaju pokrycia. Też jest do wyboru na karcie zestawu.

Który system wybrać

Odbiór kominiarski

Przed uruchomieniem urządzenia komin odbiera kominiarz. Przygotuj deklarację właściwości użytkowych systemu (dostępna na kartach produktów) i zadbaj o dostęp do elementu rewizyjnego. Kominiarz sprawdzi oznaczenie komina, odległości od materiałów palnych, wysokość wylotu i szczelność.
